कॉम्पॅक्ट बसडक्ट्सची वैशिष्ट्ये

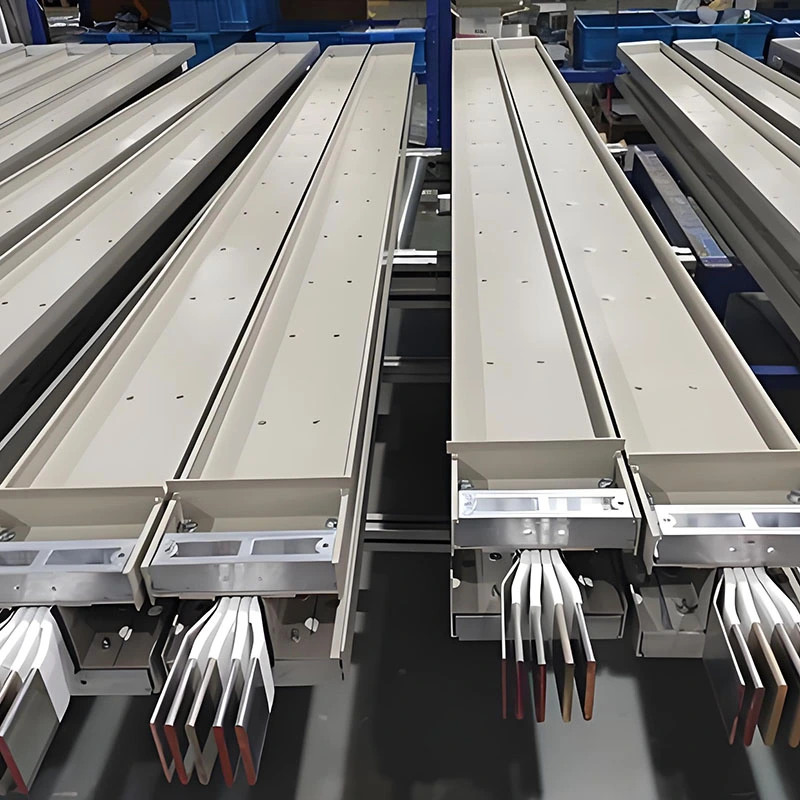

कॉम्पॅक्ट बसबार ट्रंकिंगउच्च प्रवाह प्रसारित करण्यासाठी वापरल्या जाणाऱ्या लो-व्होल्टेज पॉवर वितरण प्रणालीमधील एक मुख्य घटक आहे. त्याच्या परिभाषित वैशिष्ट्यांमध्ये एक संक्षिप्त रचना, कार्यक्षम उष्णता नष्ट होणे, उच्च प्रमाणात संरक्षण आणि उच्च प्रवाह वाहून नेण्याची क्षमता समाविष्ट आहे. हे अशा परिस्थितींमध्ये मोठ्या प्रमाणावर तैनात केले जाते जेथे जागा मर्यादित आहे, उच्च प्रवाह गुंतलेले आहेत आणि उच्च पातळीचे संरक्षण आवश्यक आहे - हे एअर-इन्सुलेटेड बसबार ट्रंकिंग सिस्टमपासून लक्षणीयरीत्या वेगळे आहे. खालील त्याच्या वैशिष्ट्यांचे तपशीलवार विघटन आहे, मुख्य फायदे, मुख्य वैशिष्ट्ये, लागू परिस्थिती आणि मर्यादांमध्ये वर्गीकृत केले आहे:

मुख्य रचना आणि कार्यप्रदर्शन वैशिष्ट्ये

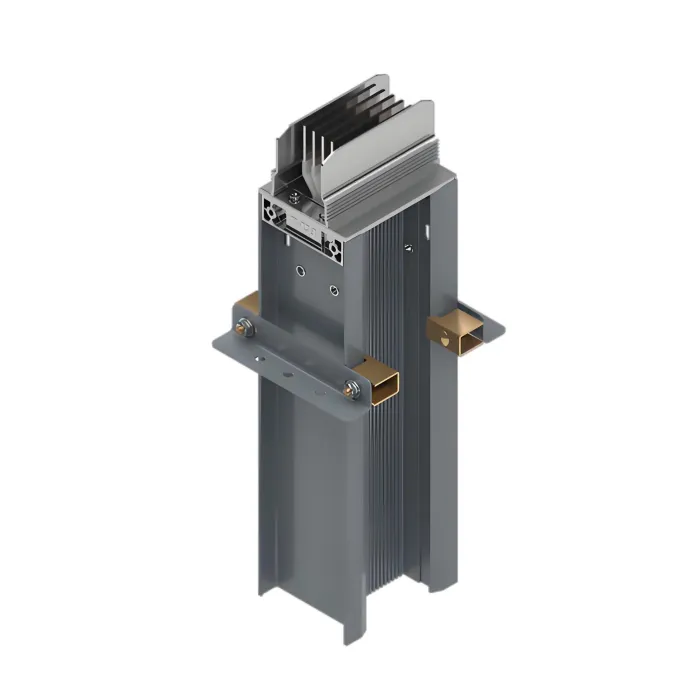

स्पेस सेव्हिंगसाठी कॉम्पॅक्ट डिझाईन: कंडक्टर आणि इन्सुलेशन लेयर अनावश्यक हवेच्या अंतरांशिवाय घट्ट बसतात; परिणामी, एकूण आवाज आणि वजन एअर-इन्सुलेटेड बसबार ट्रंकिंगच्या तुलनेत लक्षणीयरीत्या कमी आहे. जागा-मर्यादित वातावरणात-जसे की उंच इमारती, डेटा सेंटर्स आणि उपकरणांनी भरलेल्या कार्यशाळा-हे डिझाइन कॉम्पॅक्ट बसबार ट्रंकिंगच्या सर्वात प्रमुख फायद्यांपैकी एक दर्शविते, स्थापनेसाठी आवश्यक असलेल्या अवकाशीय पाऊलखुणा मोठ्या प्रमाणात कमी करते.

उच्च प्रवाह वाहून नेण्याची क्षमता आणि कमी तोटा: कंडक्टर जवळच्या ठिकाणी व्यवस्थित केले जातात, परिणामी उष्णतेचा अपव्यय मार्ग लहान होतो. मेटल आवरणाची थर्मल चालकता आणि उष्णता-विघटन करणाऱ्या गुणधर्मांसह, प्रणाली कमी तापमान वाढ दर्शवते. हे त्याला समान भौतिक व्हॉल्यूममध्ये (6300A पर्यंत आणि त्यापुढील) उच्च रेट केलेले प्रवाह वाहून नेण्यास अनुमती देते. शिवाय, व्होल्टेज ड्रॉप अत्यल्प आहे, आणि पारंपारिक केबल्स आणि एअर-इन्सुलेटेड बसबार ट्रंकिंगच्या तुलनेत विद्युत उर्जा संप्रेषण नुकसान कमी आहे, परिणामी उच्च वीज वितरण कार्यक्षमता आहे.

कॉम्प्लेक्स पर्यावरणासाठी उच्च दर्जाचे संरक्षण: इन्सुलेशन आणि केसिंगसाठी एकात्मिक डिझाइनसह पूर्णपणे बंद केलेल्या संरचनेचा वापर करून, सिस्टम विशेषत: IP54 किंवा IP66 चे इनग्रेस प्रोटेक्शन (IP) रेटिंग प्राप्त करते, विशिष्ट मॉडेल IP68 पर्यंत पोहोचतात. हे आर्द्रता, धूळ आणि सौम्य संक्षारक वायूंनी वैशिष्ट्यीकृत औद्योगिक वातावरणाचा सामना करण्यास सक्षम आहे; हे बाहेरच्या सेटिंग्जमध्ये देखील वापरले जाऊ शकते (विशिष्ट संरक्षणात्मक उपायांची आवश्यकता आहे), अनुप्रयोगाची व्याप्ती एअर-इन्सुलेटेड बसबार ट्रंकिंगपेक्षा खूप विस्तृत आहे.

उत्कृष्ट इलेक्ट्रिकल आणि मेकॅनिकल कामगिरी:

विद्युत स्थिरता: कंडक्टर सुरक्षितपणे अँकर केलेले आहेत, मजबूत शॉर्ट-सर्किट सहन करण्याची क्षमता तसेच उत्कृष्ट गतिमान आणि थर्मल स्थिरता प्रदर्शित करतात, ज्यामुळे सिस्टमला उच्च-वर्तमान शॉर्ट-सर्किट दोषांचा धक्का सहन करण्यास सक्षम करते.

यांत्रिक सामर्थ्य: मेटल केसिंगमध्ये एकात्मिक, एक-पीस मोल्ड केलेले डिझाइन आहे जे प्रभाव आणि कंपनांना उच्च प्रतिकार देते, ज्यामुळे ते कंपन-प्रवण वातावरणात जसे की औद्योगिक वनस्पती आणि मोठ्या प्रमाणात उपकरणे खोल्या स्थापित करण्यासाठी योग्य बनते.

लवचिक टॅपिंग आणि सोयीस्कर स्थापना: सिस्टम बसबारच्या बाजूने कोणत्याही इच्छित स्थानावर टॅप-ऑफ पॉइंट्सच्या प्लेसमेंटला समर्थन देते, ज्यामुळे प्लग-इन टॅप-ऑफ युनिट्सद्वारे लोड करण्यासाठी जलद वीज पुरवठा होऊ शकतो. ही अनुकूलता लोड समायोजन आणि क्षमता विस्तार प्रकल्पांच्या आवश्यकता पूर्ण करते. शिवाय, उत्पादन आणि स्थापनेसाठी मॉड्यूलर दृष्टीकोन जलद बांधकाम सुलभ करते, तर त्यानंतरची देखभाल आणि घटक बदलणे तुलनेने सोयीचे राहते. II. साहित्य आणि प्रक्रिया वैशिष्ट्ये

विशेष इन्सुलेशन साहित्य

कोर इन्सुलेशन लेयर सामान्यत: उच्च-तापमान-प्रतिरोधक, ज्वाला-प्रतिरोधक इन्सुलेट फिल्म्स किंवा पावडर-कोटिंग सामग्री वापरते. हे साहित्य स्थिर इन्सुलेशन कार्यप्रदर्शन तसेच उत्कृष्ट ज्वाला-प्रतिरोधक आणि वृद्धत्वविरोधी गुणधर्म देतात, कमी-व्होल्टेज वीज वितरण प्रणालींसाठी सुरक्षा मानकांचे पूर्णपणे पालन करतात.

उच्च दर्जाचे कंडक्टर निवड

तांबे किंवा ॲल्युमिनियम बसबार सामान्यत: प्राथमिक प्रवाहकीय घटक म्हणून वापरले जातात. संपर्क प्रतिकार कमी करण्यासाठी आणि प्रवाहकीय कार्यक्षमता आणि सेवा जीवन दोन्ही वाढविण्यासाठी त्यांच्या पृष्ठभागांवर गंजरोधक उपचार केले जातात-जसे की टिन प्लेटिंग.

लागू परिस्थिती आणि मर्यादा

लागू परिस्थिती

उंच इमारतींमध्ये मुख्य वितरण ट्रंक आणि मजल्यावरील वीज पुरवठा प्रणाली;

मर्यादित जागा आणि संरक्षण रेटिंगसाठी कठोर आवश्यकता असलेली स्थाने, जसे की डेटा केंद्रे, उपकरणे कक्ष, मोठे शॉपिंग मॉल्स आणि रुग्णालये;

उच्च-वर्तमान भारांखाली किंवा जटिल वातावरणात कार्यरत उपकरणांसाठी वीज पुरवठा प्रणाली, जसे की औद्योगिक संयंत्रे, मेटलर्जिकल सुविधा आणि रासायनिक वनस्पती;

वीज वितरण प्रणाली कठोर प्रतिष्ठापन जागेच्या मर्यादांच्या अधीन आहे, किंवा ज्यांना वारंवार क्षमता विस्तार आणि बदल आवश्यक आहेत.
