उभ्या सँडविच बसवे

उत्पादन स्थिती: अनुलंब उर्जा वितरण परिस्थितीसाठी तयार केलेले कार्यक्षम पॉवर ट्रान्समिशन सोल्यूशन

Qingdao Fenghua इलेक्ट्रिक व्हर्टिकल सँडविच बसवे हे उच्च-वर्तमान वीज वितरण समाधान आहे जे उंच इमारतींमधील वीज वितरण शाफ्ट आणि औद्योगिक प्लांट्समध्ये उभ्या पॉवर ट्रान्समिशनसारख्या परिस्थितींसाठी काळजीपूर्वक तयार केले आहे. उभ्या स्थापनेसाठी ऑप्टिमाइझ केलेल्या डिझाइनसह "सँडविच" कॉम्पॅक्ट-स्टॅकिंग स्ट्रक्चर एकत्रित करून, उत्पादनाने आधुनिक वास्तुशास्त्रीय आणि औद्योगिक सेटिंग्जमध्ये उभ्या उर्जा वितरणासाठी एक प्रमुख पर्याय म्हणून स्वतःला प्रस्थापित करून, अंतराळ वापर, वीज पारेषण कार्यक्षमता, सुरक्षितता आणि स्थिरता यामध्ये अनेक यश मिळवले.

तांत्रिक मापदंड

मुख्य तंत्रज्ञान: उभ्या वातावरणात कामगिरीची प्रगती

1. सानुकूलित "सँडविच" स्टॅकिंग स्ट्रक्चर: उभ्या जागेसाठी एक संक्षिप्त डिझाइन

उत्पादनामध्ये थ्री-फेज कंडक्टरचे गॅपलेस, घट्ट स्टॅकिंग वैशिष्ट्यीकृत "सँडविच" रचना आहे. उच्च-कार्यक्षमता डायलेक्ट्रिक सामग्री वापरून कंडक्टर एकमेकांपासून थेट इन्सुलेटेड असतात, ज्यामुळे टप्प्यांमधील हवेतील अंतर पूर्णपणे काढून टाकले जाते. उभ्या स्थापनेच्या परिस्थितीसाठी विशेषत: ऑप्टिमाइझ केलेले, पारंपारिक बसवे प्रणालीच्या तुलनेत एकूण आवाज 30% पेक्षा कमी करण्यासाठी कंडक्टरची व्यवस्था आणि संलग्न संरचना परिष्कृत केली गेली आहे. हे डिझाइन पॉवर डिस्ट्रीब्युशन शाफ्ट्सच्या मर्यादित जागेत परिपूर्ण फिट होण्यास अनुमती देते, मर्यादित उभ्या चॅनेलमध्ये जास्तीत जास्त वर्तमान-वाहन क्षमता सक्षम करते^.

2. उच्च-शुद्धता तांबे कंडक्टर: उभ्या पॉवर ट्रान्समिशनमध्ये कार्यक्षमता सुनिश्चित करणे

≥99.95% शुद्धता असलेले T2-ग्रेड इलेक्ट्रोलाइटिक तांबे कंडक्टर सामग्री म्हणून निवडले आहे. 20°C वर, त्याची प्रतिरोधकता 0.01777 Ω·mm²/m इतकी कमी असते आणि त्याची चालकता 98% पेक्षा जास्त असते. उभ्या पॉवर ट्रान्समिशन परिस्थितीत, हे कमी-प्रतिरोधक वैशिष्ट्य प्रभावीपणे लांब अंतरावरील व्होल्टेज ड्रॉप कमी करते, उच्च इमारतीच्या प्रत्येक मजल्यावर स्थिर पुरवठा व्होल्टेज सुनिश्चित करते. कंडक्टरच्या पृष्ठभागावर वैकल्पिकरित्या टिन किंवा सिल्व्हर प्लेटिंगसह उपचार केले जाऊ शकतात ज्यामुळे गंज प्रतिरोधकता वाढेल, दीर्घकाळापर्यंत कमी संपर्क प्रतिकार राखला जाईल - अगदी दमट उर्जा वितरण शाफ्ट वातावरणातही - ज्यामुळे संभाव्य अतिउष्णतेचे धोके दूर होतात.

3. एकात्मिक वर्टिकल हीट डिसिपेशन सिस्टीम: लांब अंतरावर तापमान वाढण्याचे आव्हान सोडवणे

उभ्या स्थापनेदरम्यान वरच्या दिशेने उष्णता जमा होण्याच्या समस्येचे निराकरण करण्यासाठी, सिस्टम तीन-टप्प्यांत उभ्या उष्णतेचा अपव्यय करण्याचा मार्ग वापरते: "कंडक्टर - इन्सुलेशन लेयर - मेटल एन्क्लोजर." हे संलग्नक एक्सट्रुडेड ॲल्युमिनियम-मॅग्नेशियम मिश्र धातुपासून बनवलेले आहे, ज्यामध्ये त्याच्या पृष्ठभागावर एकात्मिक अनुदैर्ध्य उष्णता-विघटन पंख आहेत. स्टँडर्ड स्टील एनक्लोजरच्या तुलनेत, हे डिझाईन उष्णतेचा अपव्यय पृष्ठभागाचे क्षेत्रफळ 35% ने वाढवते आणि थर्मल चालकता कार्यक्षमता पाचपट वाढवते. 40°C च्या सभोवतालच्या तापमानात, कनेक्शन टर्मिनल्सच्या तापमानात वाढ ≤60K राहते, तर मेटल कॅसिंगचे तापमान ≤30K राहते—उद्योग मानकांपेक्षा अगदी कमी असते—त्यामुळे लांब-अंतराच्या उभ्या पॉवर ट्रान्समिशन दरम्यान स्थिर ऑपरेशन सुनिश्चित होते.

4. "चिमणी प्रभाव" विरुद्ध सुरक्षा डिझाइन: एक मजबूत अनुलंब फायर बॅरियर स्थापित करणे

"सँडविच" गॅपलेस रचना सतत हवा वाहिन्या पूर्णपणे काढून टाकते; आग लागल्यास, गरम हवेचा प्रवाह बसवे प्रणालीद्वारे वेगाने वरच्या दिशेने पसरण्यापासून रोखला जातो. हे प्रभावीपणे त्याच्या स्त्रोतावरील "चिमणी प्रभाव" नष्ट करते आणि अधिकृत राष्ट्रीय अग्नि सुरक्षा एजन्सीद्वारे यशस्वीरित्या चाचणी उत्तीर्ण करते. शिवाय, आग-प्रतिरोधक प्रकार पर्याय म्हणून उपलब्ध आहे; अभ्रक टेपचा संमिश्र इन्सुलेशन लेयर आणि सिलिकॉन रबर सिरॅमिफायिंगचा वापर करून, ही आवृत्ती 960 डिग्री सेल्सिअसच्या अत्यंत तापमानात 180 मिनिटांपेक्षा जास्त काळ वीज पुरवठा राखू शकते, ज्यामुळे उंच इमारतींमध्ये अग्निसुरक्षा सर्किटसाठी कठोर आवश्यकतांची पूर्तता होते.

अनुलंब स्थापनेसाठी विशेष वैशिष्ट्ये

1. मॉड्यूलर वर्टिकल कनेक्शन सिस्टम

फॅक्टरी-प्रीफेब्रिकेटेड स्टँडर्ड युनिट्सचे वैशिष्ट्य असलेली, सिस्टीम ऑन-साइट कनेक्शनसाठी डबल-एंडेड टॉर्क-नियंत्रित बोल्ट आणि डिस्क स्प्रिंग्स वापरते. हे डिझाइन ±4mm इन्स्टॉलेशन टॉलरन्स ऍडजस्टमेंटसाठी अनुमती देते, जे उभ्या इंस्टॉलेशन्समध्ये अंतर्निहित अचूक विचलन प्रभावीपणे सामावून घेते. प्रति सेगमेंट स्थापना वेळ ≤10 मिनिटे आहे; पारंपारिक केबल वायरिंगच्या तुलनेत, बांधकाम कार्यक्षमता 60% पेक्षा जास्त सुधारली आहे.

2. स्तरित प्लग-इन डिझाइन: फ्लोअर-विशिष्ट उर्जा गरजा लवचिकपणे पूर्ण करणे

टॅप-ऑफ आउटलेट बसबार ट्रंकिंगच्या बाजूने कोणत्याही उभ्या स्थितीत उघडले जाऊ शकतात. टॅप-ऑफ युनिट्स हॉट-प्लगिंगला (लाइव्ह कंडिशनमध्ये घालणे आणि काढणे) सपोर्ट करतात, इलेक्ट्रिकल आर्किंगचा धोका पूर्णपणे काढून टाकण्यासाठी "ग्राउंड-फर्स्ट, ग्राउंड-लास्ट" कनेक्शन क्रम सुनिश्चित करतात. प्रत्येक मजला लवचिकपणे टॅप-ऑफ युनिट्स विशिष्ट पॉवर आवश्यकतांच्या आधारावर कॉन्फिगर करू शकतो संपूर्ण बसबार सेगमेंट्सची पुनर्वायर न करता-मजल्यावरील लेआउट समायोजन आणि उच्च इमारतींच्या वैशिष्ट्यपूर्ण क्षमता विस्ताराच्या गरजा उत्तम प्रकारे सामावून घेतात.

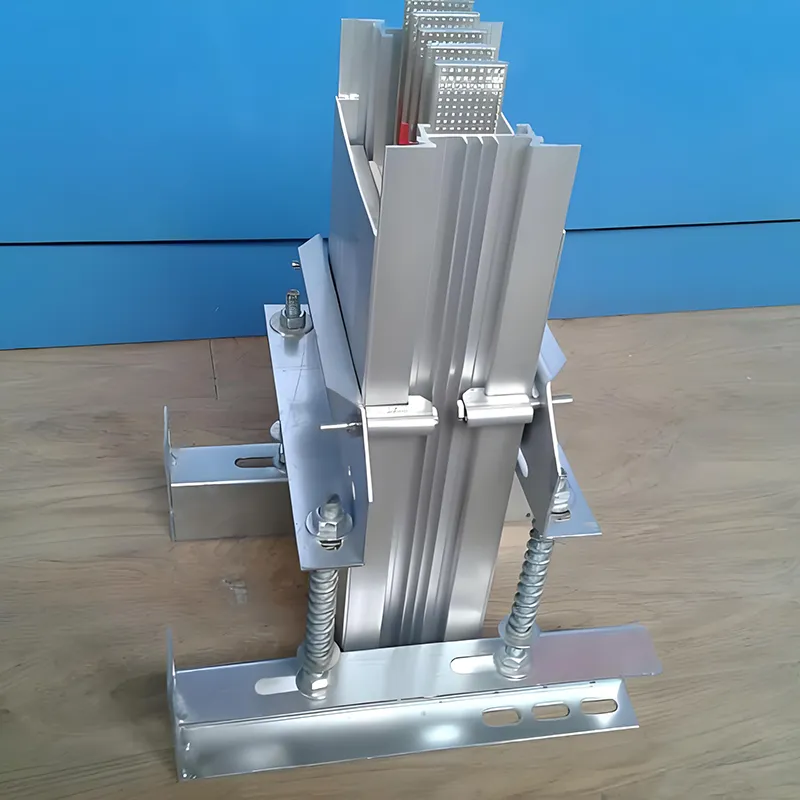

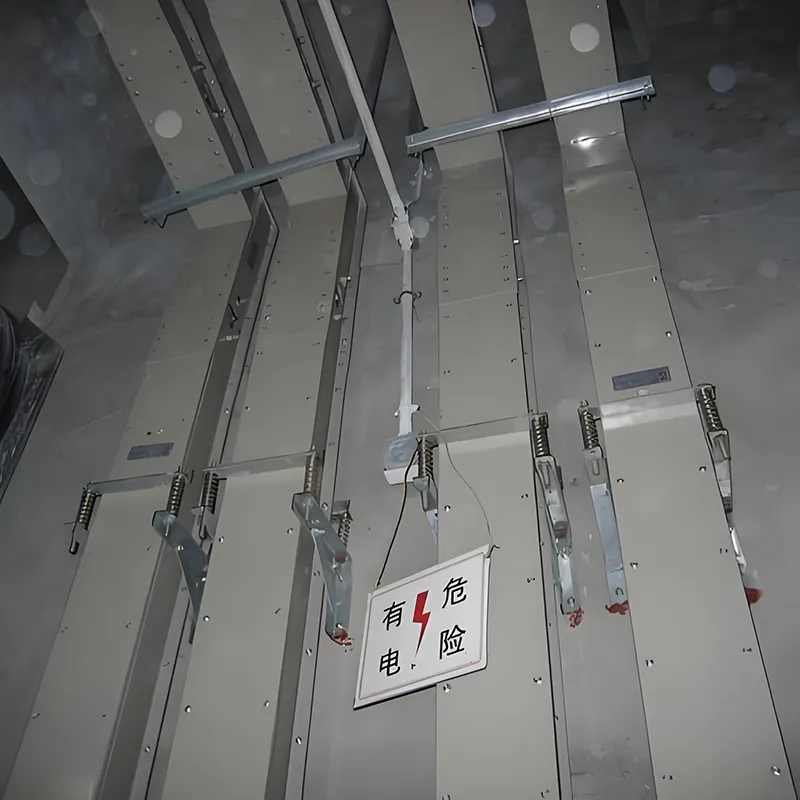

3. अँटी-ड्रॉप आणि सिस्मिक मजबुतीकरण

विशेषत: उभ्या स्थापनेच्या परिस्थितीसाठी डिझाइन केलेली, ही प्रणाली समर्पित अँटी-ड्रॉप ब्रॅकेट आणि भूकंपीय मजबुतीकरण घटकांसह सुसज्ज आहे जी 8 तीव्रतेच्या भूकंपाच्या प्रभावांना तोंड देण्यास सक्षम आहे, ज्यामुळे अत्यंत ऑपरेटिंग परिस्थितीत बसबार ट्रंकिंगची संरचनात्मक स्थिरता सुनिश्चित होते. मजल्याच्या उंचीच्या आवश्यकतांनुसार कंसातील अंतर लवचिकपणे समायोजित केले जाऊ शकते: सरळ भागांसाठी ≤3m आणि कोपऱ्यातील भागांसाठी ≤1.5m.

अनुप्रयोग परिस्थिती

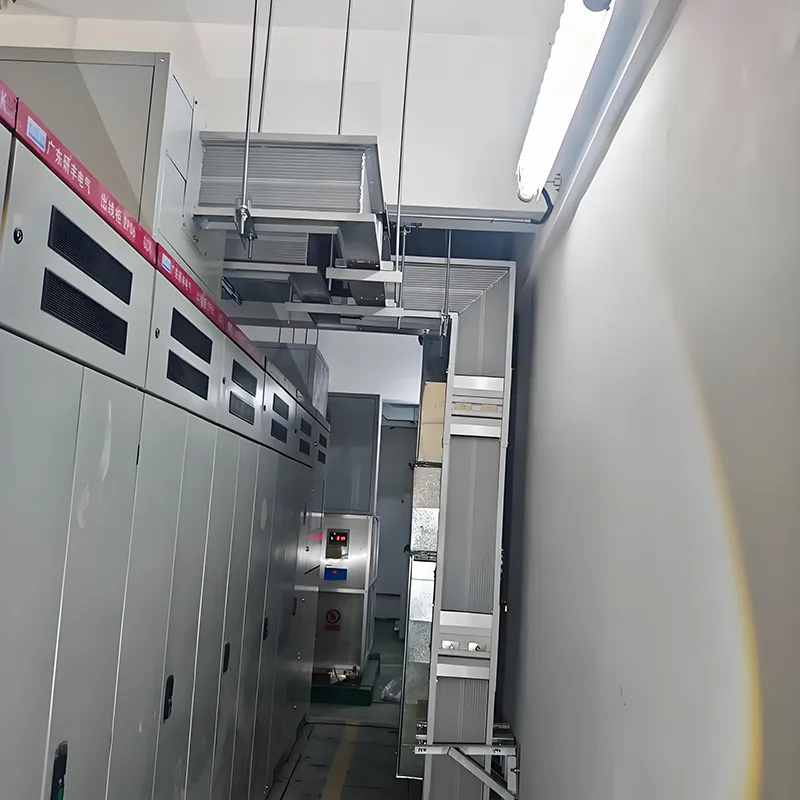

1. हाय-राईज बिल्डिंग पॉवर डिस्ट्रीब्युशन शाफ्ट

पॉवर डिस्ट्रीब्युशन शाफ्टमध्ये अनुलंब राउट केलेली, ही प्रणाली पारंपारिक केबल्सच्या बदली म्हणून काम करते. त्याच वर्तमान क्षमतेसाठी, ते केबल्ससाठी आवश्यक असलेल्या फक्त एक तृतीयांश जागा व्यापते, उच्च-उर्जा वीज वितरण शाफ्टमधील मर्यादित जागेच्या गंभीर समस्येचे प्रभावीपणे निराकरण करते. त्याची पूर्णपणे बंदिस्त रचना उंदीरांचा प्रादुर्भाव आणि आगीच्या धोक्यांसारखे धोके काढून टाकते, ज्यामुळे इमारतीच्या वीज वितरण प्रणालीची संपूर्ण सुरक्षा वाढते.

2. औद्योगिक संयंत्रांमध्ये अनुलंब वीज प्रेषण

बहुमजली औद्योगिक सुविधांमध्ये मोठ्या प्रमाणात उपकरणे आणि स्वयंचलित उत्पादन लाइनसाठी अनुलंब पाठीचा कणा वीज पुरवठा प्रदान करते. त्याची उच्च प्रवाह-वाहक घनता एकाग्र उपकरण लेआउटसाठी आदर्शपणे अनुकूल आहे, तर त्याची मॉड्यूलर विस्तारक्षमता उत्पादन रेषांमध्ये लवचिक समायोजनांना समर्थन देते.

3. विशेष अनुलंब वातावरण

जलरोधक कास्ट-रेझिन उत्पादने आर्द्र आणि गंजक वातावरणात उभ्या उर्जा प्रसारणासाठी योग्य आहेत—जसे की भूमिगत उपयुक्तता बोगदे आणि रेल्वे संक्रमण प्रणाली. अग्नि-प्रतिरोधक उत्पादने पेट्रोकेमिकल आणि अणुऊर्जा उद्योगांमध्ये आढळणाऱ्या कठोर अग्निसुरक्षा आवश्यकतांसह उभ्या उर्जा वितरण परिस्थितींना लागू होतात.

ग्राहक मूल्य

Qingdao Fenghua Electric Appliance Manufacturing Co., Ltd. हे वेस्ट कोस्ट न्यू एरियामधील क्विंगदाओ या सुंदर किनारी शहरामध्ये वसलेले आहे. 2005 मध्ये स्थापन झालेली ही कंपनी केबल ट्रे, बसबार ट्रंकिंग सिस्टीम आणि पॉवर डिस्ट्रीब्युशन कॅबिनेटसह इलेक्ट्रिकल उत्पादनांमध्ये खास असलेली एक आघाडीची उत्पादक आहे. आमची उपकंपनी, Qingdao Fenghua Electric Co., Ltd., आमच्या मूळ कंपनीला पूरक भूमिकेत कार्य करते, एकत्रितपणे एक सर्वसमावेशक उत्पादन मॅट्रिक्स स्थापित करते जे वीज वितरण उपकरणांच्या संपूर्ण स्पेक्ट्रममध्ये पसरते. अलिकडच्या वर्षांत, कंपनीने नावीन्यपूर्णतेसाठी दृढ वचनबद्धता राखली आहे, ऊर्जा संरक्षण आणि वापर कमी करण्याच्या क्षेत्रात उल्लेखनीय परिणाम प्राप्त केले आहेत. आमची अनेक उत्पादने-जसे की सेल्फ-लॉकिंग केबल ट्रे आणि कॉपर-ॲल्युमिनियम कंपोझिट बसडक्ट्स-ने त्यांच्या उच्च जोडलेल्या मूल्यासाठी आणि प्रगत तांत्रिक सामग्रीसाठी बाजारपेठेत मान्यता मिळवली आहे. शिवाय, आमच्याकडे सर्वसमावेशक चाचणी अहवाल आणि अनिवार्य प्रमाणन प्रमाणपत्रे आहेत ज्यात बडक्ट स्पेसिफिकेशन्सची विस्तृत श्रेणी समाविष्ट आहे, ज्यामुळे आम्हाला आमच्या ग्राहकांच्या विविध आणि बहुआयामी गरजा पूर्ण करता येतात.

Qingdao Fenghua Electric चे vertical Sandwich Busway निवडून, तुम्हाला फायदा होतो:

• स्पेस ऑप्टिमायझेशन: व्हर्टिकल स्पेस युटिलायझेशन तिप्पट वाढले आहे, ज्यामुळे ते पॉवर डिस्ट्रीब्युशन शाफ्टच्या वैशिष्ट्यपूर्ण मर्यादित वातावरणासाठी पूर्णपणे अनुकूल बनते.

• ऊर्जेची कार्यक्षमता: कमी-प्रतिरोधक तांबे कंडक्टर आणि कमी-प्रतिक्रियाशील संरचनात्मक डिझाइन वैशिष्ट्यीकृत, ते वार्षिक 10% ते 20% वीज वितरण नुकसान कमी करते.

• सुरक्षितता आणि विश्वासार्हता: संरक्षणाच्या अनेक स्तरांसोबत अँटी-"चिमनी इफेक्ट" डिझाइन समाविष्ट केल्याने, ते एक मजबूत उभ्या फायर बॅरियरची स्थापना करते.

• लवचिक अनुकूलता: स्तरित प्लग-इन इंटरफेस आणि मॉड्यूलर स्थापना क्षमतांसह, ते भविष्यातील मजल्यावरील लेआउट समायोजन आणि उपकरणे विस्तार आवश्यकता सामावून घेते.

• ब्रँड ॲश्युरन्स: Qingdao Fenghua कडून 18 वर्षांच्या विशेष उत्पादन कौशल्याच्या आधारे, आम्ही सर्वसमावेशक विक्री-पश्चात सेवा आणि तांत्रिक सहाय्य प्रदान करतो.

वारंवार विचारले जाणारे प्रश्न

1.उभ्या सँडविच बसवे म्हणजे काय?

उभ्या सँडविच बसवे ही एक संकुचित, उच्च-वर्तमान वितरण प्रणाली आहे ज्यामध्ये स्टॅक केलेले तांबे कंडक्टर आहेत, जी उंच इमारती आणि औद्योगिक कार्यशाळांमध्ये सुरक्षित आणि कार्यक्षम उभ्या उर्जा प्रसारणासाठी डिझाइन केलेली आहे.

2. वर्तमान आणि व्होल्टेज रेटिंग काय आहेत?

फेंगुआ इलेक्ट्रिक वर्टिकल बसवेला 250A–6300A आणि ≤690VAC रेट केले जाते, जे विविध लो-व्होल्टेज उच्च-वर्तमान वितरण अनुप्रयोगांसाठी योग्य आहे.

3. कंडक्टरसाठी कोणती सामग्री वापरली जाते?

उच्च-शुद्धता T2 इलेक्ट्रोलाइटिक तांबे वापरले जाते, कमी नुकसान, उच्च चालकता आणि दीर्घकालीन विश्वासार्हता सुनिश्चित करते.

4. कोणते संरक्षण स्तर उपलब्ध आहेत?

मॉडेलवर अवलंबून IP54 ते IP68 पर्यंत संरक्षण श्रेणी असते, ज्यामुळे ते घरातील, बाहेरील आणि कठोर वातावरणासाठी योग्य बनते.

5.बसवेचा वापर आग प्रवण भागात करता येईल का?

होय, आग-प्रतिरोधक मॉडेलमध्ये 180°C पर्यंत रेट केलेले इन्सुलेशन आणि आगीच्या परिस्थितीत सुरक्षित ऑपरेशनसाठी डिझाइन केलेले शॉर्ट-सर्किट सहनशक्ती वैशिष्ट्ये आहेत.

6.किती उच्च उभ्या स्थापित केले जाऊ शकते?

बसवे प्रकार आणि लोड आवश्यकतांवर अवलंबून, अनुलंब स्थापना 200 मीटर पर्यंत पोहोचू शकते.

7.इंस्टॉलेशन सोपे आहे का?

होय, मॉड्यूलर डिझाइन आणि कॉम्पॅक्ट संरचना जलद आणि सोयीस्कर स्थापना, श्रम आणि प्रकल्प वेळ कमी करण्यास अनुमती देते.

8. ते सामान्यतः कुठे वापरले जाते?

उंच इमारतींच्या शाफ्ट, औद्योगिक कार्यशाळा, कारखाने, डेटा केंद्रे आणि इतर उभ्या उच्च-वर्तमान वितरण परिस्थितींसाठी आदर्श.
